錳砂過濾器除鐵除錳工作原理,錳砂過濾器技術參數,錳砂過濾器使用維護

錳砂過濾器除鐵除錳工作原理,錳砂過濾器技術參數,錳砂過濾器使用維護

一、錳砂除鐵除錳過濾器介紹：
      錳砂除鐵除錳過濾器主要適用于高鐵高錳地區的地下水除鐵除錳，工業軟化水、除鹽水設備的預處理。該設備采用了曝氣氧化，錳砂催化、吸附、過濾的除鐵除錳原理，利用曝氣裝置將空氣中的氧氣溶于水中，進而將水中 fe 2+ 和 mn 2+ 氧化成不溶于水的 fe3+和 mno2,再結合天然錳砂的催化、吸附、過濾將水中鐵錳離子去除。
二、錳砂過濾器特點：
　    地下水除鐵除錳過濾器是一種新型的一體化高效節能型水處理設備。
      1.曝氣部分：不需曝氣池和曝氣塔也不需要投加藥劑和催化劑，只需加注少量的空氣，可降低運行成本。
      2.設備主體部分是將強氧化反應、分離除砂器、分組式懸浮過濾池等工藝為一體的裝置，結構獨特。
      3.濾池部分：由于濾池內部設有自身反沖洗裝置，不需配備反沖洗水泵和反沖洗水池，可減少工程占地，降低工程投資。
      4.壓力式濾池反沖洗強度高，使濾層沖洗均勻、徹底不會形成死角，反洗時間短，過慮周期長，延長濾料使用壽命。
      5.該設備可直接向用戶管網供水，不需配備清水池和二級泵站，減少設備投資，避免二次污染。

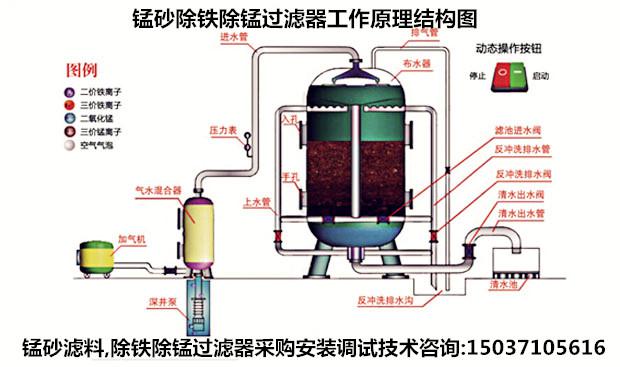

三、錳砂過濾器用途及工作原理：

     錳砂除鐵除錳過濾器主要適用于高鐵高錳地區的地下水除鐵除錳，工業軟化水、除鹽水的預處理。該設備采用了曝氣氧化、錳砂催化、吸附、過濾的除鐵除錳原理，利用曝氣裝置將空氣中的氧氣將水中fe2+和mn2+氧化成不溶于水的fe3+和mno2，再結合天然錳砂的催化、吸附、過濾將水中鐵錳離子去除。鐵錳氧化反應式如下：鐵氧化：空氣：4fe2++3o2+6h2o=4fe(oh)3↓錳砂mno·mn2o7+fe2++2o2+6h2o=3mno2+4fe（oh）3↓；錳氧化：mn2++o2=mno2↓，錳砂mn2++mno2·h2o=mno2·mnoh2o+2h+
四、錳砂過濾器技術參數：
      氣水混合時間：3-5min；濾池過濾速度：10-14m/h；反洗強度：16-18l/m2.s;濾層厚度：1.0-1.2m；進口壓力≧0.06mpa；設備承受壓力：0.06-0.3mpa、0.3-0.6mpa、0.6-1.0mpa。
      適用范圍：進水fe2+≦20mg/l，mn2+≦10mg/l，出水fe2+≦0.3mg/l，mn2+≦0.1mg/l。
五、錳砂過濾器使用與維護方法：
       除鐵錳過濾器適合安裝在室內，北方地區應加設保暖設施，設備在安裝前應打好混凝土基礎和排水溝，后將設備就位使其保持水平，并按工藝流程圖連接各部位管除鐵路、閥門、儀表部件。安裝時需要特別注意反沖洗排水管不要與下水管線密閉連接，以便觀察反沖洗強度和控制反沖洗時間。在對設備進行調試時，我們應當做到水泵的選擇，水量應按設備的產水量選配，水泵揚程，水泵深度加供水高度加十米等于總揚程。濾池填裝濾料時先打開入孔蓋，先將承托層(錳石)清洗后逐層填裝，并保持各層平整，然后填裝錳砂濾料。
       錳砂濾料填裝完畢后，旋緊各部件螺絲，開始通水調試。開泵前先打開進水總閥和排氣閥，濾池進水閥門，關閉出水閥，后起動水泵向罐內注水，同時啟動加氣機，將加氣閥開啟1/2的進氣量，當濾罐水滿后，壓力表升至二公斤壓力時，停泵檢查各部位有無滲漏現象，觀察后分別對各濾池進行反沖洗，方法如下：
　　 1、首先打開第一濾池反沖洗排水閥，關閉這一濾池的進水閥后開泵進水，這時大量的泥漿水從排水管流至排水溝中，等到反沖洗排水管出清水后，第一濾池反沖洗結束。
　　 2、要先開第二濾池的反沖洗排水閥，后關閉這一濾池的進水閥，最后去打開第一濾池的進水閥及關閉第一濾池的排水閥，其它濾池反沖洗按上述步驟依次進行.主意的是當最后一個濾池反沖洗結束時，要先打開設備的出水閥門，后關閉這個濾池的反沖洗排水閥，打開濾池的進水閥，這時設備開始正常運行，設備正常運行時要隨時觀察加氣量和出水水質，根據水質和供水量運轉時間定反沖洗周期。
　　 3、設備周期性檢查：當設備運行一年后，需進行檢查,首先停機，先打開濾池入孔蓋，觀察濾料有無磨損流失，應按磨損流失量進行補充，另外需做好外部防腐，以保證除鐵錳過濾器的使用壽命。

六、天然錳砂濾料技術要求；

       用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料。

天然錳砂產品圖片

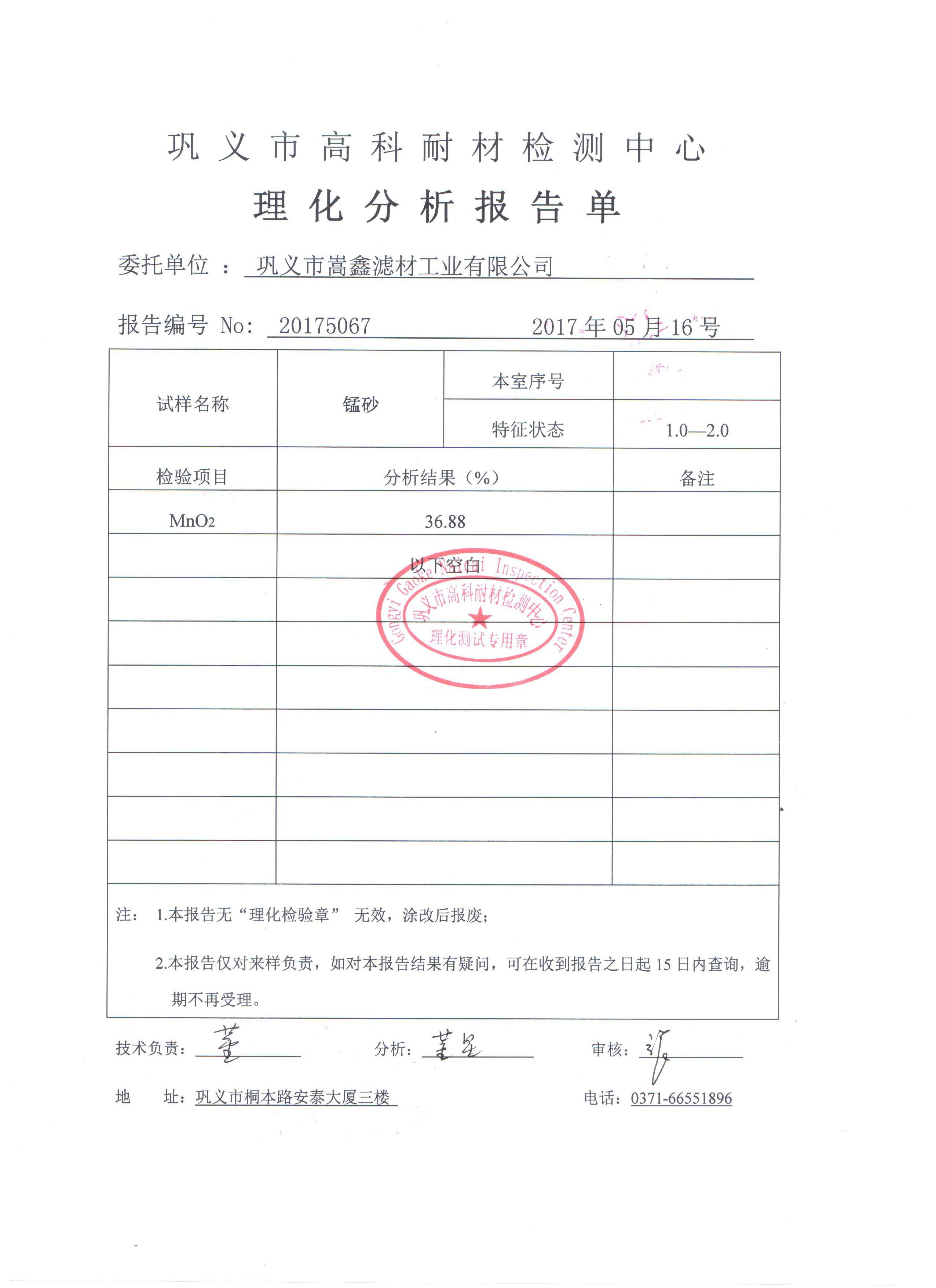

錳砂除鐵除錳濾料檢驗報告

錳砂濾料技術參數
       1,天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
       2,天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
       3,天然錳砂濾料的破碎率和磨損率之和不應大于3%。
       4,天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
       5,濾料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料規格粒徑范圍要求；
       1,天然錳砂濾料的粒徑范圍，最小粒徑為0.5～0.6mm，最大粒徑為1.2～2.0mm。當對天然錳砂濾料的有效粒徑和不均勻系數有特殊要求時，可按要求來選擇濾料的粒徑范圍。
       2,在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應大于3%；大于指定上限粒徑的不應大于2%。　
錳砂濾料承托料技術要求；
      1,錳砂濾料承托料與天然錳砂濾料應為同一產地的礦石，兩者的密度應基本相同。
      2,錳砂濾料承托層應不含肉眼可見泥土、頁巖和外來碎屑。承托料含泥量不應大于1%。
      3,錳砂濾料承托料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料承托料的粒徑范圍；
      1,錳砂濾料承托料的粒徑范圍，為2～4mm，4～8mm，8～16mm，16～32mm。
      2,在各種粒徑范圍的錳砂濾料承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應大于5%。
      3,地下水除鐵除錳用天然錳砂濾料常用規格粒徑范圍：0.6～2mm、0.5-1.2mm、1-2mm、 2～4mm 、4～8mm、8～16mm、16～32mm。
